Płyta laptopa ma kilka do kilkunastu warstw miedzi. Uszkodzenie ścieżki wygląda niepozornie, a potrafi unieruchomić cały sprzęt — i jest jednym z częstszych powodów werdyktu „nie do naprawy".
SkÄ…d siÄ™ biorÄ…

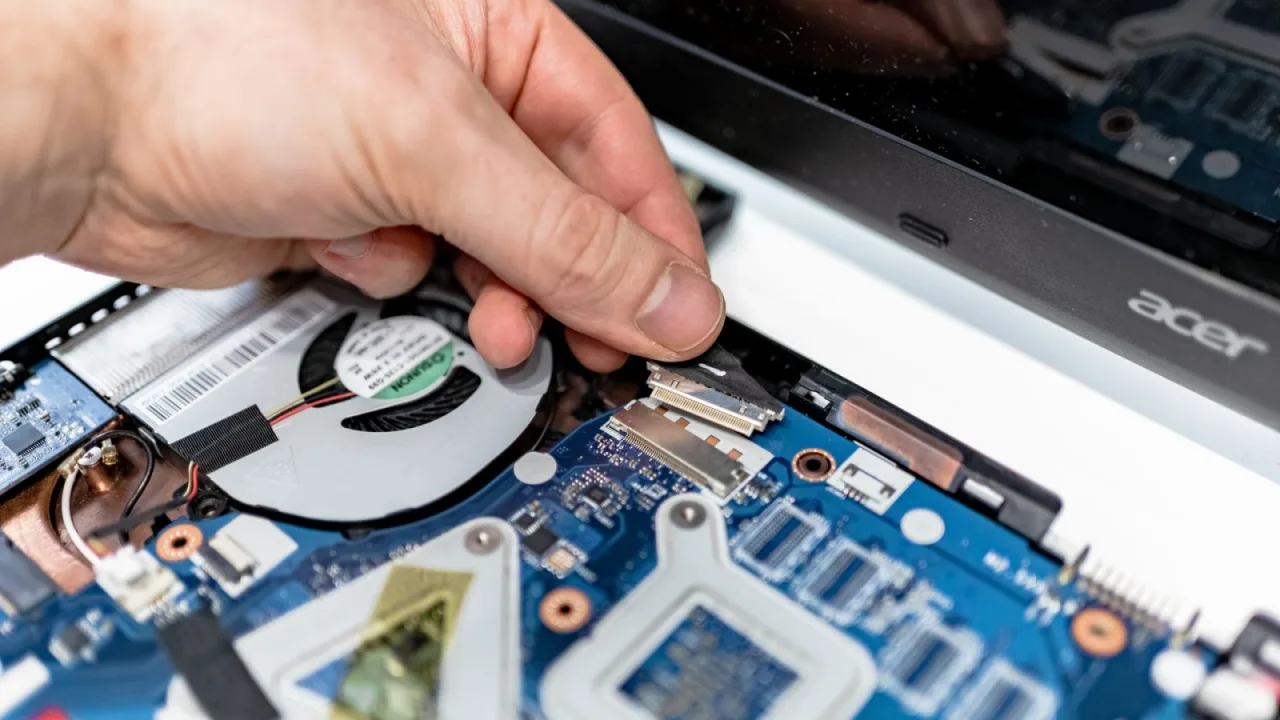

Najczęściej z siły przyłożonej z zewnątrz: szarpnięty kabel wyrywa gniazdo razem z polami lutowniczymi, upadek wygina płytę i przerywa ścieżkę, nieostrożny demontaż urywa złącze taśmy. Druga przyczyna to korozja po zalaniu, która przegryza ścieżkę pod warstwą lakieru ochronnego — z wierzchu nie widać niczego.
Jak to naprawiamy
Pod mikroskopem odsłaniamy miedź po obu stronach przerwy i odbudowujemy połączenie cienkim drutem w izolacji, prowadząc je tak, żeby nie kolidowało z montażem. Przy urwanych polach lutowniczych odtwarzamy pole i doprowadzamy do niego sygnał z najbliższego dostępnego punktu, ustalonego według schematu. Na koniec zabezpieczamy naprawione miejsce lakierem i sprawdzamy ciągłość oraz brak zwarć z sąsiednimi liniami.
Granica możliwości
Ścieżki biegnące w warstwach wewnętrznych, do których nie ma dostępu bez zniszczenia płyty, oraz uszkodzenia obejmujące dużą powierzchnię. Wtedy mówimy o tym wprost.
